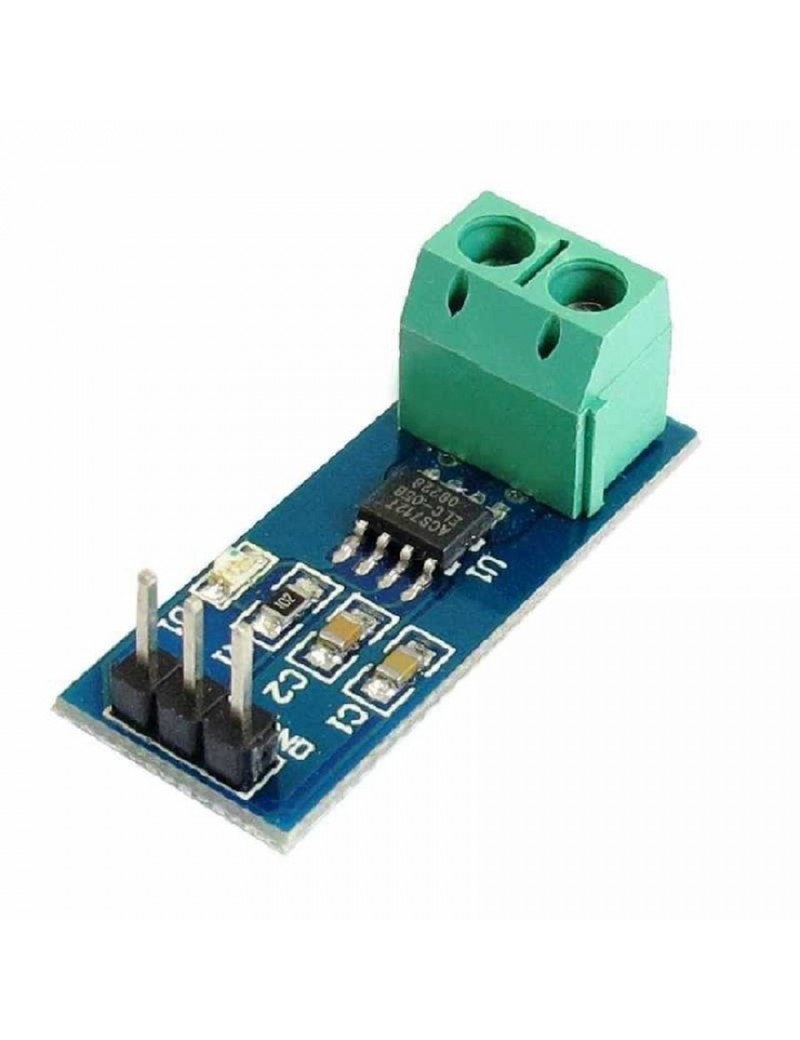

CAPTEUR DE COURANT 30A

Basé sur la puçe ACS712 d'Allegro, ce capteur se branche en série avec la charge sur un circuit alternatif (AC) ou continu (DC) et permet de mesurer le courant qui traverse le capteur. Il utilise le champ magnétique généré par le courant (et donc l'effet hall) pour mesurer le courant qui le traverse. Le module propose en sortie une tension continue proportionnelle au courant à raison de 0.066V/A (66mV par ampère). Vous pouvez donc lire cette tension sur une entrée analogique de votre Arduino et obtenir une valeur de courant (A) voir une valeur de puissance (W, en multipliant le courant mesuré par la tension du circuit)

Ce capteur, fonctionnant par effet Hall, est donc sensible au champ magnétique qui pourrait fausser vos mesures. Le simple fait d'approcher un aimant de l'ACS712 modifie la tension de sortie du capteur.

Il est également important de faire une lecture a vide (sans courant) pour obtenir la valeur de calibration Vref du module (qui devrait être Vcc/2 soit 2.5V). Enfin, si vous câblez correctement la charge vous lirez une augmentation de la tension en sortie mais si vous inversez le câblage vous lirez une diminution de la tension de sortie.

CARACTERISTIQUES TECHNIQUES

• Dimensions: 31x13x15mm
• Puçe: ACS712ELEC-30A
• Gamme de courant mesuré: -30A à +30A
• Vref @ 0A: Vcc/2 soit 2.5V
• Sensibilité: 66mV/A
• Isolation: 2.1KV
• Consommation: 10mA
• Erreur: 1.5% @25°C
• Alimentation: 5VDC (4.5-5.5VDC)
• Poids: 2g
